摘要
本发明涉及一种配网线路电缆故障定位装置，包括壳体、显示模块、按键模块、接口模块、中央控制模块、脉冲模块、高频采样模块和测试导线，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，所述接口模块的一端连接所述高频采样模块和脉冲模块，接口模块的另一端通过两个测试导线连接两个线夹。本发明测试过程简便、测试精度高、各种数据可以存储、可以调整参数、可以打印结果。
技术特征：
1.一种配网线路电缆故障定位装置，其特征在于：包括壳体、显示模块、按键模块、接口模块、中央控制模块、脉冲模块、高频采样模块和测试导线，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，所述接口模块的一端连接所述高频采样模块和脉冲模块，接口模块的另一端通过两个测试导线连接两个线夹；所述线夹用于导通连接故障相和地或两个故障相，所述脉冲模块用于产生加于电缆上的脉冲波，所述高频采样模块用于接收所述脉冲波遇到阻抗变化点后产生的回波信号，所述显示模块用于显示回波信号，所述中央控制模块用于比较脉冲波和回波信号后计算出阻抗变化点的距离。
2.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述中央控制模块通过一A/D模块连接所述高频采样模块。
3.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述中央控制模块连接安装在壳体上的打印模块和灯具模块。
4.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述中央控制模块连接壳体内安装的存储模块。
5.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述壳体内安装备用电池模块，该备用电池模块和市电通过壳体内安装的供电控制模块进行切换供电。
6.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述接口模块包括壳体上安装的串口接口、电源接口和测试导线接口。
7.根据权利要求1所述的配网线路电缆故障定位装置，其特征在于：所述壳体的一侧边通过铰轴铰装一上盖。
技术领域
本发明属于电缆故障检测技术领域，尤其是一种配网线路电缆故障定位装置。
背景技术
电力系统中，各设备之间需要通过电缆相互连接，尤其是在长途输送中会大量使用电缆，所以电缆安全可靠的工作时保证了电力系统、用电设备等的正常工作，在实际使用中发现，电缆会经常出现故障，其原因大致为以下几种，包括机械损伤、绝缘受潮、绝缘老化、过电压、材料缺陷、过热以及中间接头问题等，一旦出现故障，会造成电力输送的中断，如不能及时查处故障并迅速予以排除，会造成很大的经济损失。最初的检测方法就是人工的方式，即通过检测人员携带的设备进行一段一段的测量，导致检测周期非常的长，工作效率极低，后来随着科学研究的深入，人们研制出很多检测设备，但这些设备功能过多，成本高，操作不便。
发明内容
本发明的目的在于克服现有技术的不足，提供结构合理、操作简便且测量准确的一种配网线路电缆故障定位装置。
本发明采取的技术方案是：
一种配网线路电缆故障定位装置，其特征在于：包括壳体、显示模块、按键模块、接口模块、中央控制模块、脉冲模块、高频采样模块和测试导线，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，所述接口模块的一端连接所述高频采样模块和脉冲模块，接口模块的另一端通过两个测试导线连接两个线夹；
所述线夹用于导通连接故障相和地或两个故障相，所述脉冲模块用于产生加于电缆上的脉冲波，所述高频采样模块用于接收所述脉冲波遇到阻抗变化点后产生的回波信号，所述显示模块用于显示回波信号，所述中央控制模块用于比较脉冲波和回波信号后计算出阻抗变化点的距离。
而且，所述中央控制模块通过一A/D模块连接所述高频采样模块。
而且，所述中央控制模块连接安装在壳体上的打印模块和灯具模块。
而且，所述中央控制模块连接壳体内安装的存储模块。
而且，所述壳体内安装备用电池模块，该备用电池模块和市电通过壳体内安装的供电控制模块进行切换供电。
而且，所述接口模块包括壳体上安装的串口接口、电源接口和测试导线接口。
而且，所述壳体的一侧边通过铰轴铰装一上盖。
本发明的优点和积极效果是：
本发明中，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，测试导线连接故障相和地或者两个故障相，然后脉冲模块产生一脉冲波，脉冲波加于电缆上并在遇到阻抗变化点时产生一回波信号，两个波的时间差可以计算出故障点与测试点之间的距离，测试过程简便、测试精度高、各种数据可以存储、可以调整参数、可以打印结果。
附图说明

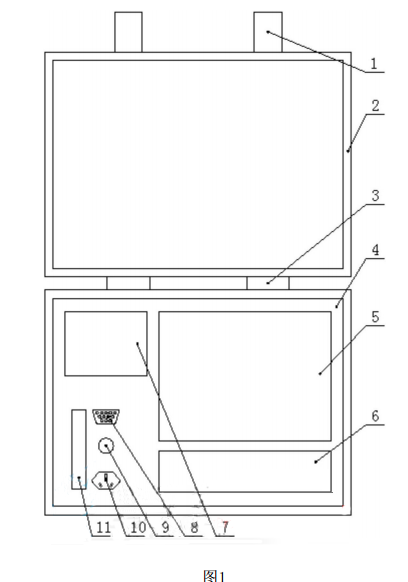

图1是本发明的结构示意图；
图2是本发明的原理图。
具体实施方式
下面结合实施例，对本发明进一步说明，下述实施例是说明性的，不是限定性的，不能以下述实施例来限定本发明的保护范围。
一种配网线路电缆故障定位装置，如图1、2所示，本发明的创新在于：包括壳体4、显示模块5、按键模块6、接口模块8、9和10、中央控制模块、脉冲模块、高频采样模块和测试导线16，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，所述接口模块的一端连接所述高频采样模块和脉冲模块，接口模块的另一端通过两个测试导线连接两个线夹14；
所述线夹用于导通连接故障相13和地15或两个故障相，所述脉冲模块用于产生加于电缆上的脉冲波，所述高频采样模块用于接收所述脉冲波遇到阻抗变化点后产生的回波信号，所述显示模块用于显示回波信号，所述中央控制模块用于比较脉冲波和回波信号后计算出阻抗变化点的距离。
本实施例中，所述中央控制模块通过一A/D模块连接所述高频采样模块。所述中央控制模块连接安装在壳体上的打印模块7和灯具模块11。所述中央控制模块连接壳体内安装的存储模块。所述壳体内安装备用电池模块，该备用电池模块和市电通过壳体内安装的供电控制模块进行切换供电。所述接口模块包括壳体上安装的串口接口8、电源接口10和测试导线接口9。所述壳体的一侧边通过铰轴3铰装一上盖2，上盖带有用于上盖扣合后使其与壳体固定的卡扣1。
串口接口通过串口线连接上位机12，可以将存储模块存储的各种数据上传至上位机。按键模块包括多个按键、旋钮等操作部件。
本发明中，壳体表面安装显示模块、按键模块和接口模块，壳体内安装中央控制模块、脉冲模块和高频采样模块，中央控制模块的输入输出接口连接按键模块、显示模块、脉冲模块和高频采样模块，测试导线连接故障相和地或者两个故障相，然后脉冲模块产生一脉冲波，脉冲波加于电缆上并在遇到阻抗变化点时产生一回波信号，两个波的时间差可以计算出故障点与测试点之间的距离，测试过程简便、测试精度高、各种数据可以存储、可以调整参数、可以打印结果。
